Il s’agit de la fourniture (hors matériaux récupérés du même site) et la pose de barres anti-panique .

Le travail comprend notamment :

• la prise de mesures ;
• les plans de fabrication à soumettre à l’auteur de projet pour approbation ;
• la fourniture (hors matériaux récupérés du même site) ;
• la préparation de surface, l’adaptation de la porte, huisserie ;
• la pose et le réglage ,  le placement des ensembles et des éléments de raccords ;
• les éventuelles mesures de protection provisoires ;
• le nettoyage de la surface.

Les systèmes de fermeture anti-panique sont définis dans la norme [NBN EN 1125].

Les dispositifs anti-panique sont de : type A (par défaut) / type B

(Soit par défaut)

Type A :  le dispositif est muni d’une barre de poussée fixée entre des leviers support pivotants et qui fonctionne dans la direction de la sortie et/ou dans un arc de cercle vers le bas.

(Soit)

Type B :  le dispositif est muni d’une barre d’enfoncement conçue pour faire partie d’un support ou d’un autre système de montage et qui fonctionne dans la direction de la sortie.

• Pêne(s) en acier (par défaut) / zinc / alliage d’aluminium chromé / ***.
• Gâche(s) en acier (par défaut) / zinc / alliage d’aluminium chromé / ***.
• Forme de la barre : ovale (par défaut)  / carrée (barre de pression).
• Réversible (par défaut) / droite / gauche.
• Dispositif de sécurité anti-intrusion empêchant de pousser le pêne de la serrure extérieur : oui (par défaut) / non.
• Possibilité de maintenir la barre anti-panique déverrouillée : oui (par défaut) / non.

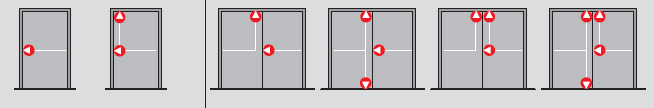

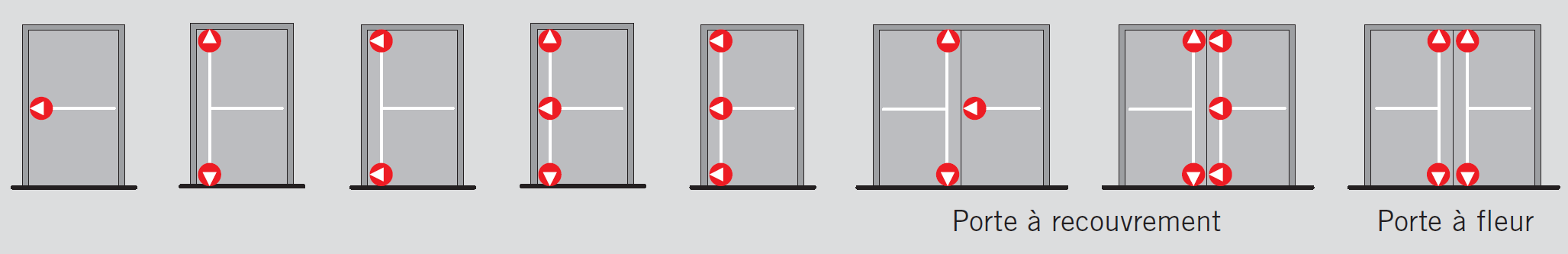

• Nombre de points de verrouillage :

Portes à un vantail :

Nombre de points de verrouillage : 1 (par défaut) / 2 / 3.

(Soit par défaut)

1 point de verrouillage, orienté horizontalement.

(Soit)

 2 points de verrouillage (haut et bas), orientés horizontalement / verticalement.

(Soit)

3 points de verrouillage (central, haut et bas), orientés horizontalement pour le central, horizontalement / verticalement aux extrémités.

Portes à deux vantaux :

• Vantail secondaire (semi-fixe) : 2 points de verrouillage (haut et bas), orientés verticalement.

• Vantail principal (de service) :

Nombre de points de verrouillage : 1 (par défaut) / 2 / 3.

(Soit par défaut)

 1 point de verrouillage, orienté horizontalement.

(Soit)

2 points de verrouillage (haut et bas), orientés horizontalement.

(Soit)

3 points de verrouillage (central, haut et bas), orientés horizontalement

Les dispositifs anti-panique sont :

• Le dispositive est muni de système anti-pincement.
• Les dispositifs de fixations sont non-visibles (par défaut) / visibles.
• La gâche de sol est réglable pour verrouillage de la crémone basse.
• Pour les portes à deux vantaux, la gâche de sol pour verrouillage de la crémone basse est prévue sur le vantail semi-fixe.
• Fonctions de la serrure : accès contrôlé / passage libre / accès commutable (par défaut) / ***.



Les systèmes d’ouverture anti-panique sont neufs (par défaut) / de réemploi.

(Soit par défaut)

Neufs :

Barre horizontale de manœuvre anti-panique avec une barre de poussée fixée sur des leviers de supports pivotants et qui fonctionne dans la direction de la sortie et/ou dans un arc de cercle vers le bas.  Les portes neuves sont conformes à la norme [NBN EN 1125]

Les dispositifs automatiques d’empennage répondent à une résistance à l’endurance grade 6 (100 000 cycles) (par défaut) / grade 7 (200 000 cycles)

Résistance à la surcharge: la barre résiste à une force de 1000N ; la tringle verticale montée en applique résiste à une force de traction de 500 N.

Sécurité des biens: la fermeture d’urgence reste en position verrouillée et  conserve la porte en position verrouillée lorsqu’elle est soumise à une force de 1000 N pour atteindre le grade 2 conformément à la [NBN EN 1125].

Résistance à la corrosion: Les béquilles ou plaque de poussée résiste à la corrosion telle que définie dans la norme [NBN EN 179].

Béquille : Dispositif d’ouverture d’urgence avec manœuvre par béquille. Il s’agit du dispositif de type A selon la norme [NBN EN 179].

Plaque de poussée : Dispositif d’ouverture d’urgence avec manœuvre par plaque de poussée. Il s’agit du dispositif de type B selon la norme [NBN EN 179].

• Les dispositifs béquilles ou plaque de poussée répondent à une résistance à l’endurance grade 6 (100 000 cyles) (par défaut) / grade 7 (200 000 cycles).
• Fermeture d’urgence manœuvrée: l’élément résiste à une force perpendiculaire de 1000 N et à une force verticale de 500 N.
• La tringle verticale est montée en applique sans capot (par défaut) / en applique sans capot / intégrée à l’élément / ***.
• Sécurité des biens: la fermeture d’urgence reste en position verrouillée et  conserve la porte en position verrouillée lorsqu’elle est soumise à une force de  1000 N pour atteindre le grade 2 (par défaut) / 2000 N pour atteindre le grade 3 / 3000 N pour atteindre le grade 4 / 5000 N pour atteindre le grade 5.
• Résistance à la corrosion: Les béquilles ou plaque de poussée résiste à la corrosion telle que définie dans la norme [NBN EN 179].

(Soit)

Réemploi : il s’agit de barres antipaniques de réemploi comme alternative aux éléments neufs.

Résistance à la surcharge: la barre résiste à une force de 1000N ; la tringle verticale montée en applique résiste à une force de traction de 500 N.

Les références, fiches et déclarations d’aptitude à l’utilisation décrite au chapitre 02.42.1 Critères d'acceptabilité déposés dans le cadre du chantier initial sont soumis à l’analyse du maitre d’ouvrage avant validation

Les barres antipanique de réemploi sont nettoyées et graissées avant mise en œuvre.

Type de barre anti-panique : modulable ou de pression (par défaut) / encastré dans une porte.

(Soit par défaut)

Barre anti-panique modulable ou de pression :
La barre anti-panique modulable ou de pression est montée en applique sur la porte avec les points de verrouillage. La commande du mécanisme se fait en poussant la barre horizontale ou de pression qui rétracte le(s) pêne(s) et déverrouille la porte.

(Soit)

Dispositif anti-panique encastré dans une porte :
Le dispositif anti-panique avec serrure et crémone est encastré dans une porte à cadre tubulaire ou isoplane. La commande du mécanisme se fait en poussant la barre horizontale qui rétracte le(s) pêne(s) et déverrouille la porte.

Il s’agit de la fourniture et de la pose (par défaut) / uniquement de la pose

(Soit par défaut)

Fourniture et pose : Les barres antipaniques sont fournies par l’entreprise.

(Soit)

Pose : Les barres antipaniques sont fournies par le Maitre d’ouvrage. Dans le cas d’un démontage sur chantier pour réutilisation du matériau, se référer aux éléments du 06.44.4 Démontages de menuiseries et vitrages intérieurs, 06.44.4b Démontages des portes et huisseries intérieures, 06.54.4 Démontages de menuiseries et vitrages intérieurs, 06.54.4b Démontages des portes et huisseries intérieures.

Les tringles sont de couleur métallisée (par défaut) / grise / blanche / ***.

Les dispositifs de manœuvre sont de couleur métallisée (par défaut) / grise / blanche / ***.

Les pattes de fixation dans le vantail de la porte sont de couleur métallisée (par défaut) / noire / grise / blanche / ***.

Le présent article comprend également : une poignée extérieure / un micro-interrupteur / une gâche électrique.

(Soit)

Poignée extérieure : À l’extérieur, une garniture avec béquille, prévue pour un ½ cylindre (par défaut) / béquille, sans verrouillage par clé / bouton fixe, sans verrouillage par clé / ***.

(Soit)

Micro interrupteur : pour commande d’information sonore ou visuelle.

(Soit)

Gâche électrique : pour contrôle d’accès.

Les alimentations électriques ne sont pas comprises dans cet article. Elles sont prévues dans les articles du 7 T7 Electricité.

Cet article ne traite pas des serrures.. Elles sont décrites par défaut dans l’article 55.62.2a Serrures de portes.

• Les fixations sont réalisées par vis (par défaut) / vis traversantes et munies de cache du côté opposé / ***.

• La fermeture anti-panique pour issues de secours est placée en saillie maximale de 150 mm (catégorie 1) (par défaut) / ou 100 mm (catégorie 2).

Le réglage du dispositif de fermeture est réalisé afin de ne pas réduire la manœuvre des vantaux.

• Fermetures anti-panique sont montées du côté du chemin de fuite
• La fermeture permet à la porte de battre librement dans la direction de la sortie une fois la porte déverrouillée
• La force de fermeture est spécifiée telle que :
  • première ouverture, sans aucune charge sur le vantail. La porte s’ouvre avec un effort inférieur à de 80 N
  • deuxième ouverture, avec  une charge de 1000 N est exercée sur le vantail. La force maximale nécessaire à l’ouverture est inférieure à 220 N


• Force de réengagement: force requise pour enclencher un dispositif automatique d’empennage dans le but de réengager la fermeture anti-panique pour issues de secours en position verrouillée ≤ 50N
• Force d’ouverture: la norme fixe la force requise pour déverrouiller les fermetures d’urgence manœuvrées par
  • Béquille (type A) : max. 70 N
  • Plaque de poussée (type B) : max. 150 N

[NBN EN 179, Quincaillerie pour le bâtiment - Fermetures d'urgence pour issues de secours manœuvrées par une béquille ou une plaque de poussée, destinées à être utilisées sur des voies d'évacuation - Exigences et méthodes d'essai]

[NBN EN 1125, Quincaillerie pour le bâtiment - Fermetures anti-panique manœuvrées par une barre horizontale, destinées à être utilisées sur des voies d'évacuation - Exigences et méthodes d'essai]

[AR 1994-07-07, Arrêté royal fixant les normes de base en matière de prévention contre l'incendie et l'explosion, auxquelles les bâtiments nouveaux doivent satisfaire]

[SWL GSI/T1/A, Guides sécurité incendie - Tome 1 Prévention passive - Guide A Organisation spatiale des bâtiments]

[SWL GSI/T1/B, Guides sécurité incendie - Tome 1 Prévention passive - Guide B Réaction au feu]

[SWL GSI/T1/C, Guides sécurité incendie - Tome 1 Prévention passive - Guide C Résistance au feu]

[SWL GSI/T2/A, Guides sécurité incendie - Tome 2 Prévention active - Guide A Moyens de détection incendie]

[SWL GSI/T2/B, Guides sécurité incendie - Tome 2 Prévention active - Guide B Moyens d'extinction]

[SWL GSI/T2/C, Guides sécurité incendie - Tome 2 Prévention active - Guide C Eclairage de sécurité]

[SWL CALA, Guide d’aide à la conception d’un logement adaptable]

[GRU 2016-07-20, Guide Régional d'Urbanisme] (chapitre 4)

- (par défaut) / pc

(Soit par défaut)

1.  -

(Soit)

2.  pc

Sauf indications spécifique contraire dans le cahier spécial des charges et./ou le métré récapitulatif, le prix de toute la quincaillerie sera compris dans le prix unitaire de la menuiserie extérieure (profilés )

Exceptionnellement et moyennant mention expresse dans le cahier spécial des charges et le métré récapitulatif, la quincaillerie spéciale peut être reprise comme poste séparé (par ex. ferme-porte / barre anti-panique / serrures électriques / ...).

Distinction faite entre barres neuves et de réemploi, avec ou sans fourniture pour ces dernières.

Compris (par défaut) / Quantité nette

(Soit par défaut)

1. Compris dans l'article *** y compris les accessoires, tringlerie, fixations, et caches.

(Soit)

2. Quantité nette y compris les accessoires, tringlerie, fixations, et caches.

PM (par défaut) / QF

(Soit par défaut)

1.PM

(Soit)

2.QP
