- Définition / Comprend

- Remarques importantes

On distingue différents types de pavés : oblongs (à face vue rectangulaire parfois carrée) / platines (à face vue carrée) / mosaïques (cubiques). Le choix de la forme détermine l’appareillage et limite parfois l’application.

Préalablement à la commande, et pour garantir l’aspect général, l’entrepreneur fournit au concepteur et au maître d’ouvrage un échantillon conformément à la [NBN EN 1342] ou suivant les [CCT Qualiroutes] (soit minimum 10 pavés ou 1 m² suivant les [CCT Qualiroutes]), la fiche technique et la déclaration des performances (DoP) du matériau pour approbation à l'auteur de projet et au maître de l’ouvrage. Après acceptation des échantillons, l’entrepreneur peut passer à la fourniture définitive.

La réception et le contrôle des matériaux, préalablement à la mise en œuvre nécessite de tenir compte d’un délai nécessaire à la réalisation des essais et d’un délai supplémentaire en cas de problème (de qualité) détecté.

Les procédures d’approbation et de réception différent d’une région à une autre :

• Réception systématique par lots : [CCT Qualiroutes] (RW) / [CCT 2015] (Bruxelles capitale)
• Réception sur base d’un certificat de conformité à la [PTV 819-2] (v2) sinon d’un contrôle par lots : [CCT SB250] .

Constitution des lots

Un lot homogène est constitué de pavés de même type, de même provenance (nature et origine) et destinés à un même type d’application. Il correspond à une surface à paver de 500 m2 (au maximum).

Les pavés sont toujours originaires d’un même lot ou sont livrés bien mélangés. Dans ce dernier cas, tous les lots concernés sont approuvés par l’entrepreneur, le concepteur et/ou le maître d’ouvrage chez le revendeur.

Pavés en pierre naturelle : neufs (par défaut) / de réemploi / recyclés

L’entrepreneur fournit les informations suivantes :

Nature lithologique de la pierre suivant la [NIT 228] / [PTV 819-4] (v2) jusqu’au niveau le plus précis possible

(Soit par défaut)

Neufs : il s'agit de pavés en pierre naturelle, qui répondent aux spécifications de la norme [NBN EN 1342], au [PTV 819-2] (v2) et à la [NBN EN 12440], au [PTV 819-4] (v2) et [NIT 228] pour la classification commerciale et géologique.

Origine géologique :

• Nom commercial de la pierre conformément à la [NBN EN 12440] pour les pierres européennes : ***
• Nom et coordonnées du producteur de la pierre : ***
• Nom et coordonnées du transformateur (produits finis) si différent : ***
• Nom et coordonnées du fournisseur si différent : ***

(Soit)

Réemploi : il s’agit de pavés de réemploi comme alternative aux pavés neufs. Pavés récupérés sur place ou modèle à proposer par l’entrepreneur et soumis à l’approbation de l’auteur de projet.

(Soit)

Recyclés :  Il s’agit de pavés recyclés comme alternative aux pavés neufs.
Le démaigri, s’il est présent, est conservé par rapport à la face vue.
Pour les roches sédimentaires, la face vue doit être parallèle à la stratification.

L’entrepreneur fournit les informations suivantes pour les pavés de réemploi ou recyclés provenant d’un dépôt :

Origine géologique

• Nom commercial de la pierre conformément à la [NBN EN 12440] pour les pierres européennes si possible : ***
• Origine des matières premières (y compris traçabilité administrative de la dernière mise en œuvre au moins et des différents intervenants de la filière) si possible : *** ;
• Nom et coordonnées du transformateur (producteur des produits finis) si différent : *** ;
• Nom et coordonnées du fournisseur si différent : ***.

La déclaration d’origine mentionne l’origine des matières premières y compris la traçabilité administrative de la dernière mise en œuvre au moins lorsque c’est possible.

Les caractéristiques pertinentes sont en absence de rapports d’essais récents:

• résistance à la compression suivant la [NBN EN 1926] pour définir les classes d’utilisation potentielles, - l’absorption d’eau suivant la [NBN EN 13755] : < 0.5 %m (par défaut) / > 0.5%m,
• masse volumique apparente et porosité suivant [NBN EN 1936],

La résistance à l’usure des pavés de récupération est considérée comme étant restée identique à celle des pavés neufs constitués de la même pierre, sinon à réaliser suivant la [NBN EN 14157].

Les pavés qui sont restés exposés pendant plus de 20 ans aux conditions climatiques ont subi suffisamment de cycles de gel-dégel que pour être considérés comme au moins aussi résistants au gel que les pavés neufs équivalents, en cas de doute sur l’âge des pavés, à réaliser suivant la [NBN EN 12371].

Les pavés sont livrés triés en vrac (par défaut) / en big bag / sur palette selon leur variété, leur lithologie, leurs dimensions (format).

Le tri est principalement basé sur l’aspect visuel en mouillant les pierres.

Le nettoyage consiste à les débarrasser des résidus de couche de pose, de produits de jointoiement et autres éléments qui pourraient y adhérer comme de la peinture par exemple.

Les pavés auront été nettoyés complètement (par défaut) / partiellement.

(Soit par défaut)

Nettoyage complet : les pavés sont complètement exempts de tout reste d’un autre matériau (asphalte, mortier, peinture, …).

 (Soit)

Nettoyage partiel : les pavés sont exempts de gros restes d’asphalte et de mortier, des traces superficielles d’asphalte, de peinture ou de mortier sont acceptées si elles ne concernent pas plus de x % des pavés et que leur épaisseur ne dépasse pas 2 mm. Le x% est à définir par le fournisseur et le MO.

Les pavés triés possèdent :

• un grain bien serré (pas de gros pore) et homogène,
• pas de bousin pour les roches sédimentaires sur le tiers supérieur du pavé,
• pas de fissurations, feuilletage, ou écornures sur le plan de tête,
• aucune cassure,



Une tolérance de 3 à 5 % est généralement admise pour les chutes et rebus lors de l’achat de pavés de réemploi.

Tolérances dimensionnelles pour les pavés de réemploi :

Tolérance applicable à partir des limites des plages des dimensions nominales (min. et max.) : 1cm

La mise en œuvre est toujours en cohérence avec les charges prévues : voirie piétonne / circulée ; et la résistance en compression du type de pierre. Les documents du marché précisent les classes d’utilisation des pavés en pierre naturelle à mettre en œuvre ([CCT Qualiroutes] C29 et [PTV 819-2]).

Les classes d’utilisation des pavés en pierre naturelle sont données ci-après en fonction de la résistance minimale attendue en compression.

Les documents du marché précisent les classes d'utilisation des pavés à mettre en œuvre.

Appareillage

L’appareillage est droit (par défaut) / courbe (mosaïque)

(Soit par défaut)

Appareillage droit :joints en ligne droite (par défaut) / à joints alternés / en panneau / en carrés sur pointe. Les appareillages droits peuvent être réalisés en principe avec tous les types de pavé.

(Soit)

Appareillage courbe (mosaïque) : en éventail (par défaut) / en écaille / en coquille / en queue de paon / en spire concentrique / arc de cercle. Les appareillages courbes concentriques ou non ne peuvent être réalisés qu’avec les mosaïques.

Travaux préparatoires

La fondation est dressée parallèlement à la surface du revêtement. En alignement droit, sa pente transversale est au moins de 2 %.

En cas de fondation peu perméable, en dehors des revêtements de trottoirs, un drainage adéquat est placé aux points bas. Celui-ci est décrit dans les documents de marché.

Les éléments linéaires de contrebutage sont obligatoires. Ils font l'objet de postes séparés du métré. Ils sont posés avant la réalisation des pavages.

Si l'organisation du chantier nécessite une réalisation par phases, un contrebutage est placé à la limite des phases.

La largeur entre les contrebutages est adaptée en fonction de la dimension des pavés et se rapproche le plus possible de la largeur imposée.

Pose

Les pavés sont posés en pose souple ou en pose rigide selon l’application (piéton ou circulation par exemple).

Les pavés hors tolérance dimensionnelle sont réservés à certaines finitions de coin ou rangées.

Pour les roches litées, la pose d’éléments en délit n’est pas autorisée.

Le choix et l’orientation de l’appareillage prennent en compte en plus des critères esthétiques :

• le type de pavé,
• la forme des pavés, la nature et,
• l’intensité du trafic pour les appareillages droits / le sens du trafic et la pente longitudinale pour les appareillages courbes.

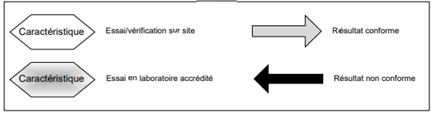

Pour des chantiers dont la surface est > 500m², par lot homogène, 2 échantillons constitués de 25 pavés chacun et destinés aux essais de réception sont prélevés aléatoirement. L'échantillon A est destiné aux essais de réception tandis que l'échantillon B sert aux contre-essais éventuels. Le procédé d'échantillonnage est convenu entre les parties en fonction du type de pavés et du type de conditionnement. Les exigences relatives à l’identification, l’emballage et le transport des échantillons de la norme [NBN EN 1342] sont d’application. La fourniture du conditionnement est une charge d’entreprise. Le pouvoir adjudicateur établit un rapport de prélèvement conforme à cette même norme [NBN EN 1342]. Le procédé d’échantillonnage y est également décrit. Les essais de réception sont réalisés selon le schéma décrit ci-après.

Réalisation et interprétation des essais de contrôle

Les essais de vérification sur site sont effectués sur 25 pavés qui constituent l’échantillon. Ils concernent la nature lithologique, l'aspect, les dimensions et la forme.

Pour les essais en laboratoire (accrédité), les 25 pavés sont répartis comme suit :

• 10 pavés sont destinés à l'essai de compression, la compression étant réalisée perpendiculairement au plan de stratification, lequel est identifié au préalable;
• 3 pavés sont réservés à l'analyse pétrographique;
• 6 pavés pour la détermination de l’absorption d’eau;
• 6 pavés de réserve.

Le cas échéant, la résistance au gel-dégel est déterminée sur (10+1) pavés (constitués des 6 pavés de réserve et de 5 pavés provenant de la détermination de l’absorption d’eau) à faire uniquement pour les pavés neufs. L’essai est suivi d’un essai de compression. Chaque étape de ces essais de contrôle peut conduire au refus du lot. Dans le cas où un test de contre-essai (échantillon B ou échantillons A+B) conclut à la non-conformité du lot, la vérification des autres caractéristiques n'est pas poursuivie.

- Matériau

- Exécution

Pour le choix des matériaux en réemploi en fonction du type et format, se référer au [CCT Qualiroutes] C29.3.2.

Choix du type de pose et joints et joints de dilatation, se référer au [CRR R95].

Généralement, on recourt aux pavés oblongs pour profiter de l’effet de voûte dans le plan horizontal.
