Il s’agit de plaques métalliques munies de dents intégrées poinçonnées formant un angle de 90° par rapport à la base de la plaque et utilisées pour connecter deux (ou plus) pièces de bois de la même épaisseur et dans le même plan.

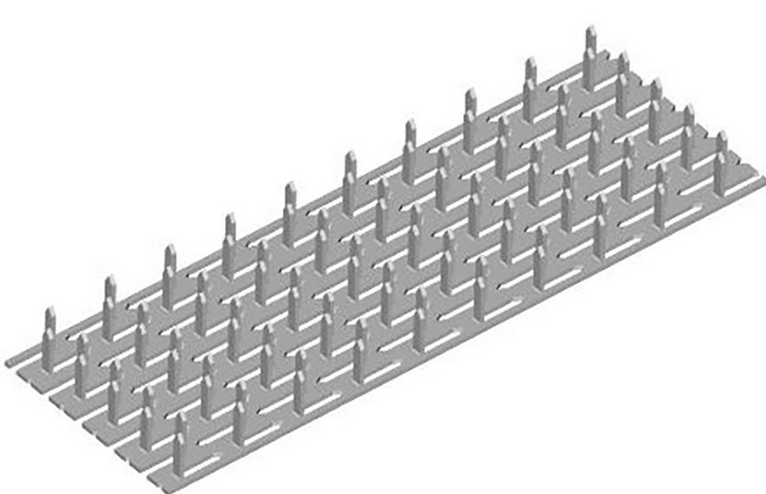

Un exemple de plaques dentées est présenté ci-dessous :

Remarques importantes
Les plaques dentées respectent les impositions de la norme [NBN EN 14545] et sont marquées CE suivant celle-ci. Elles sont souvent appelées plaques embouties.

Les plaques dentées sont fabriquées à partir d’une tôle d’acier ayant une épaisseur de 0,9mm minimum et 3mm maximum. La tolérance relative à l’épaisseur de la tôle doit être conforme à la [NBN EN 10143] pour l’acier doux ou à la [NBN EN ISO 9445 série] pour l’acier inoxydable.

Épaisseur de la tôle d’acier : 1 mm (par défaut) / 1,5mm / 2mm / 2,5mm / ***

Dimensions de la plaque (longueur x largeur) : *** x *** mm

Matériau constituant les plaques dentées : S250GD (par défaut) / 1.4401 / 1.4404 / ***

Acier S250GD selon [NBN EN 10346], aciers inoxydables (1.4401 et 1.4404) selon [NBN EN 10088-2].

Résistance mécanique :

Capacité d’ancrage caractéristique minimum de la plaque avec masse volumique caractéristique du bois ρ_k = 350 kg/m³  : ***MPa

Capacité résistante caractéristique minimum en traction de la plaque : f_t,0 = 360 N/mm ; f_t,90 = 230 N/mm (par défaut) / *** N/mm

Capacité résistante caractéristique minimum en compression de la plaque: f_c,0 = 240 N/mm ; f_{c, 90} = 160N/mm  (par défaut) / *** N/mm

Capacité résistante caractéristique minimum en cisaillement de la plaque : f_v,o = 97 N/mm; f_v,90 = 80N/mm (par défaut) / *** N/mm

Rigidité de l’assemblage :

Module de glissement  k_ser de la plaque avec masse volumique moyenne du bois ρ_m = 350 kg/m³ : 4,5 N/mm³ (par défaut) / *** MPa

Des mesures de protection contre la corrosion sont nécessaires pour des plaques dentées.  Au minimum, un revêtement par immersion à chaud en zinc Z275 double face est prescrit. Des mesures plus importantes peuvent êtes nécessaires dans les cas suivants :

• En cas de conditions d’ambiance défavorable : classe d’emploi 3 ou plus, prévoir de l’acier inoxydable ;
• En cas de présence d’essence de bois corrosives ;
• En cas d’ambiance polluée.

Mesure de protection contre la corrosion : Z275 (par défaut) / Z350 / ***

Des mesures de protection reconnues comme étant équivalente à la mesure prescrite sont acceptées.

Les assemblages par plaques dentées doivent comprendre des plaques dentées de même type et de même orientation positionnées sur chaque côté des éléments de bois.

L’installation de la plaque par presse à plateau est privilégiée. Si cela a été prévu lors du dimensionnement de l’assemblage, la mise en place par presse à rouleau est autorisée.

Le pré enfoncement de la plaque au marteau est proscrit.

Le taux d’humidité des bois lors de l’installation de l’assemblage est au plus près de la teneur en humidité que le bois a tout au long de sa durée de vie, et n’est jamais supérieur à 22%.

- (par défaut) / pc

(Soit par défaut)

1.     –

(Soit)

2.3.  pc

Compris (par défaut) / Quantité nette

(Soit par défaut)

1.     Compris dans l’article de référence ***

(Soit)

2.3. Quantité nette : Le nombre d’assemblages à embrèvement ayant les mêmes dimensions est compatibilisé.

PM (par défaut) / QF / QP

(Soit par défaut)

1.     PM

(Soit)

2.     QF

(Soit)

3.     QP
