Il s’agit d’assembleurs constitués d’une plaque avec, sur ses bords, des dents triangulaires ou des pointes. Un crampon peut être double face ou simple face.

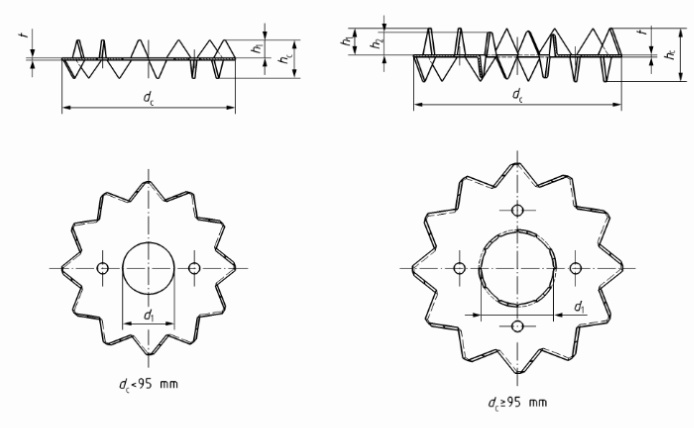

Un exemple de crampon (type C1) est présenté ci-dessous :

Remarques importantes
Les crampons sont marqués CE suivant la [NBN EN 14545].

Les crampons répondent aux prescriptions décrites dans les normes [NBN EN 14545] et [NBN EN 912].

La géométrie et le matériau constitutif du crampon sont décrits dans la [NBN EN 912]. Celle-ci définit 11 types de crampons, numéroté de C1 à C11.

Type de crampon : C1 / C2 / C3 / C4 / C5 / C6 / C7 / C8 / C9 / C10 / C11

Dans la pratique, les crampons de types C1 à C5, C10 et C11 sont les plus faciles à trouver.

Diamètre  (selon [NBN EN 912]) : ***

Les mesures de protection à prendre pour éviter la corrosion des crampons doivent être choisies en fonction de la classe d’emploi dans laquelle l’anneau est installé et des essences de bois avec lesquelles il est en contact.

Protection contre la corrosion : aucune / Z275 ou équivalent (par défaut) / Z350 ou équivalent

Les espacements et distances minimaux à respecter pour les crampons de type C1 à C9 ont été modifiés par l’annexe 2 à l’Eurocode 5 ([NBN EN 1995-1-1/A2]).

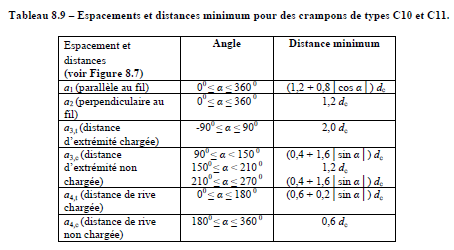

Pour les crampons de type C10 et C11, les distances et espacements minimaux suivants doivent être respectés :

Le dimensionnement d’un assemblage par crampon est réalisé conformément aux prescriptions de l’Eurocode 5 ([NBN EN 1995-1-1]) et ses annexes.

Les crampons simple face (C2, C4, C7, C9, C11) sont mis en œuvre à l’aide d’une presse ou d’un vérin hydraulique ou à l’aide d’une cale en bois dur et d’une masse. La pénétration du crampon dans le bois doit être complète. Si les crampons sont montés en atelier, les mesures sont prises afin de les maintenir durant le transport, éventuellement à l’aide d’une ou deux pointes.

L’installation d’un crampon double face (C1, C3, C5, C6, C8, C10) se fait par enfoncement des dents lors de l’assemblage des pièces entre elles à l‘aide d‘une presse hydraulique ou d‘une clé. Une fois le serrage effectué, l‘assemblage est réalisé.

Les crampons sont autorisés uniquement dans les résineux et en dehors des zones de forte nodosité.

Du fait de l’épaisseur de la plaque de base des crampons, il est autorisé de fraiser légèrement le bois pour éviter d’avoir un espace entre les pièces.

- (par défaut) / pc

(Soit par défaut)

1.     –

(Soit)

2.3.  pc

Compris (par défaut) / Quantité nette

(Soit par défaut)

1.     Compris dans l’article de référence ***

(Soit)

2.3. Quantité nette : Le nombre d’assemblages à embrèvement ayant les mêmes dimensions est compatibilisé.

PM (par défaut) / QF / QP

(Soit par défaut)

1.     PM

(Soit)

2.     QF

(Soit)

3.     QP
