24.42.1b Assemblages par tiges - broches

DESCRIPTION

- Définition / Comprend

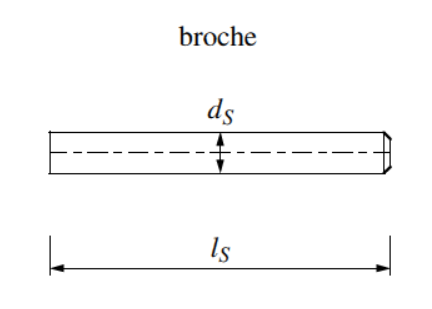

Il s’agit de tiges cylindriques lisses de 6 à 30mm de diamètre et ne comportant pas de tête intégrée. Une broche est schématisée ci-dessous :


Remarques importantes

Les broches utilisées respectent en tout point la norme harmonisée [NBN EN 14592] et disposent du marquage CE suivant celle-ci.

L’étude d’une connexion par broche se fait soit par calculs suivant les principes décrits dans l’Eurocode 5 ([NBN EN 1995-1-1]), soit sur base d’essais réalisés conformément à la [NBN EN 1380].

MATÉRIAUX

- Caractéristiques générales

Diamètre des broches : 6mm / 8 mm / 10mm (par défaut) / 12mm / 16mm/ 20mm / ***

Matériau constituant les broches : acier au carbone ou acier allié (par défaut) / acier inoxydable

(Soit par défaut)

Acier au carbone ou acier allié
Nuance d’acier selon [NBN EN ISO 898-1] :
S235 (par défaut) / S355 / ***
Mesure de protection contre la corrosion selon [NBN EN 10346] : aucune / Z275 (par défaut) / Z350 / ***
Cette mesure peut être remplacée par une mesure présentant un degré de protection contre la corrosion similaire ou supérieure.

(Soit)

Acier inoxydable
Nuance d’acier inoxydable selon [NBN EN ISO 3506-1] :
A2 (par défaut) / A4 / ***

Tolérances

La tolérance sur le diamètre de la broche est de -0/+0,1mm selon l’Eurocode 5 ([NBN EN 1995-1-1]).

EXÉCUTION / MISE EN ŒUVRE

- Prescriptions générales

Pré-percement des éléments

Le préperçage des éléments est obligatoire, et le diamètre des avant-trous dans les éléments en bois est égal au diamètre de la broche.

Dans le cas d’un assemblage bois/acier, les éléments sont percés séparément. L’acier est percé avec un trou de diamètre d = dbroche+1 mm.

L’assemblage est couturé par un ou plusieurs boulon(s) à son extrémité lorsque la longueur de l’assemblage est plus grande que la hauteur de la section.

Espacements et distances

Les espacements et distances minimuaux à respecter sont renseignés dans l’Eurocode 5 [NBN EN 1995-1-1], au tableau 8.5 – espacements et distances minimaux pour les broches.

MESURAGE

- unité de mesure:

(par défaut) / pc

(Soit par défaut)

1.     –

(Soit)

2.3.  pc

- code de mesurage:

Compris (par défaut) / Quantité nette

(Soit par défaut)

1.     Compris dans l’article de référence ***

(Soit)

2.3. Quantité nette : Le nombre d’assemblages à embrèvement ayant les mêmes dimensions est compatibilisé.

- nature du marché:

PM (par défaut) / QF / QP

(Soit par défaut)

1.     PM

(Soit)

2.     QF

(Soit)

3.     QP
