Les travaux comprennent :

• la fourniture de palplanches en acier ;
• la mise en place d’un rideau de palplanches en acier ;
• la fourniture et l’utilisation du matériel nécessaire à l’installation des palplanches en acier : le power pack, le(s) marteau(x) hydrauliques, le(s) vibrateur(s) de vibrofonçage…;
• la grue pour manipuler le marteau ou le vibrateur ;
• les éventuelles poutres guide pour le guidage des palplanches dans le sol pendant l’installation.

Un rideau de palplanches en acier est composé de plusieurs palplanches en acier profilées (en U ou en Z) qui sont placées dans le sol et reliées entre elles au moyen d'une serrure.

Les palplanches en acier à installer sont conformes aux normes [NBN EN 10248-1], [NBN EN 10248-2], [NBN EN 10249-1], [NBN EN 10249-2] et [NBN EN 10079].
Si des connecteurs sont utilisés entre palplanches, les connecteurs sont conformes aux normes [NBN EN 10248-1] et [NBN EN 10248-2].
Les tolérances admissibles pour la forme et les mesures des palplanches sont fixées dans les normes [NBN EN 10248-2] et [NBN EN 10249-2].
Le dimensionnement d’un rideau de palplanches est conforme aux principes de la norme [NBN EN 1997-1].

Aspects environnementaux :
Le vibrofonçage ou le battage des palplanches est réalisé à une distance suffisante des constructions existantes. Les palplanches sont placées dans le sol par vibration à basse fréquence ou à haute fréquence.
Les vibrations à haute fréquence (> 30 Hz) se traduisent généralement par des niveaux de vibrations plus faibles dans l'environnement. C'est pourquoi des vibrateurs à haute fréquence dotés de masselottes excentrées variables ont été mis au point, en vue d'éviter les nuisances vibratoires importantes que le passage aux basses fréquences (lors du démarrage ou de l'arrêt notamment) pourrait créer.
L'éventuel tassement du sol environnant sous l'effet des vibrations doit être pris en compte durant le dimensionnement (en considérant par exemple, l’effet des vibrations sur un sable saturé).
Lorsque les palplanches sont battues ou vibrofoncées dans un rayon ≤ 20 m autour de bâtiments, d'installations ou de conduites sensibles aux vibrations, des vibrateurs à haute fréquence dotées de masselottes excentrées variables sont utilisés et des mesures vibratoires sont réalisées. Ce suivi vibratoire est donc obligatoirement réalisé dans le cas où des ouvrages ou des bâtiments anciens en maçonnerie se trouvent à moins de 20 mètres des palplanches à installer.
Le risque de dégâts aux bâtiments existants et la sensibilité des bâtiments aux vibrations sont déterminés selon les indications de la [DIN 4150] comme expliqué dans le [Buildwise Article Dossier (2013/2.11)]. La [DIN 4150] donne des seuils de vibrations à ne pas dépasser en fonction de la sensibilité des bâtiments.
Le [Buildwise Article Dossier (2013/2.11)] indique la stratégie du monitoring des vibrations et les procédures prises en cas de dépassement de valeurs seuils. Les seuils sont donnés dans la [DIN 4150].
Les prescriptions en termes de protection contre la corrosion des palplanches sont conforme à la norme [NBN EN 1993-5].

L’exécution du rideau de palplanches en acier est conforme à la [NBN EN 12063] et à [Buildwise Pathologie Infofiche 70.01].
Le phasage de l’exécution est conforme à [Buildwise Pathologie Infofiche 70.01].
Pour l’installation des tirants d’ancrage nécessaires à la stabilisation latérale du rideau de palplanches : voir 11.43.5c Ancrages - clous.

[NBN EN 10248-1, Palplanches laminées à chaud en aciers non alliés - Partie 1 : Conditions techniques de livraison]

[NBN EN 10248-2, Palplanches laminées à chaud en aciers non alliés - Partie 2 : Tolérances sur forme et dimensions]

[NBN EN 10249-1, Palplanches profilées à froid en aciers non alliés - Partie 1 : Conditions techniques de livraisons]

[NBN EN 10249-2, Palplanches profilées à froid en aciers non alliés - Partie 2 : Tolérances sur forme et dimensions]

[NBN EN 10079, Définition des produits en acier]

[NBN EN 1997-1, Eurocode 7: Calcul géotechnique - Partie 1: Règles générales (+AC:2009)]

[NBN EN 1993-5, Eurocode 3 - Calcul des structures en acier - Partie 5: Pieux et palplanches (+ AC:2009)]

[NBN EN 12063, Exécution de travaux géotechniques spéciaux - Rideaux de palplanches]

[Buildwise Pathologie Infofiche 70.01, Exécution des rideaux de palplanches en acier.]

[CUR CRW C166, Herziening handboek C166 - Damwandconstructies (deel 1 en 2)]

[DIN 4150],

[Buildwise Article Dossier (2013/2.11), Normes et outils d'identification des nuisances vibratoires.]

m² (par défaut) / m

(soit par défaut)
1.  m²
(soit)
2.  m

Surface nette (par défaut) / Longueur courante nette

(soit par défaut)
1. Surface nette, tout compris de paroi à installer
La surface développée d’une palplanche est donnée par les formules suivantes:

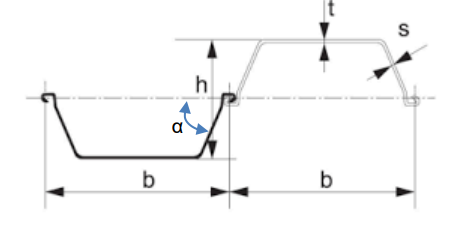

Profils en U :

Surface S développée d’une palplanche en U exprimée en m² par mètre de hauteur : S = 2 x (h / sinα + b – h/ tgα) / 1000
Les paramètres sont exprimés en mm pour les distances et en degrés pour l’angle.

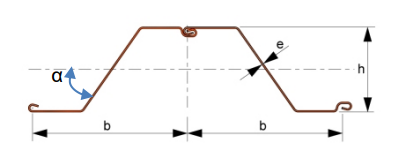

Profils en Z :

Surface S développée d’une palplanche en Z exprimé en m² par mètre de hauteur : S = 2 x (h/sinα + b – h/tgα) / 1000.
Les paramètres sont exprimés en mm pour les distances et en degrés pour l’angle.

(soit)
2. Longueur courante nette de paroi à installer, distinction faite selon la profondeur.

QF (par défaut) / QP

(soit par défaut)
1.2.  QF
(soit)
1.2. QP ; lorsque l'étude est à charge de l'entrepreneur
