24.42.1a Assemblages par tiges - clous

DESCRIPTION

- Définition / Comprend

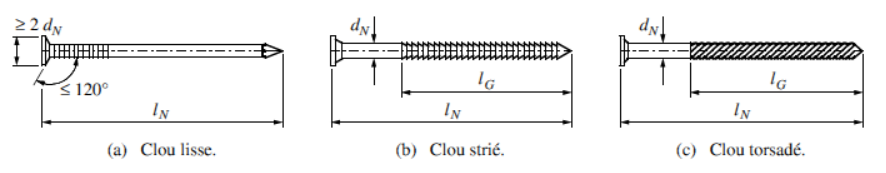

Il s’agit d’un assembleur par pointe. Il existe différents types de clous, schématisés ci-dessous :

Remarques importantes

Les clous utilisés respectent en tout point la norme harmonisée [NBN EN 14592] et disposent du marquage CE suivant celle-ci.

L’étude d’une connexion par clous se fait soit par calculs suivant les principes décrits dans l’Eurocode 5 ([NBN EN 1995-1-1]) et ses annexes, soit sur base d’essais réalisés conformément à la [NBN EN 1380].

MATÉRIAUX

- Caractéristiques générales

Géométrie

Les clous sont lisses (par défaut) / striés (annelés) / torsadés.
Un clou lisse ne peut être utilisé pour reprendre des charges axiales permanente ou de long terme.
Les clous annelés ou torsadés peuvent reprendre des charges axiales sauf s’ils sont installés en bout de fil.
Diamètre nominal des clous d selon [NBN EN 14592] : ***
Le diamètre nominal des clous est compris entre 1,9 mm et 8 mm.
Longueur du clou l selon [NBN EN 14592] : ***


Matériau constituant les clous : acier au carbone ou acier allié (par défaut) / acier inoxydable

(Soit par défaut)

Acier au carbone ou acier allié
Nuance d’acier selon [NBN EN ISO 898-1]: fu =
*** et fy = ***
Mesure de protection contre la corrosion selon [NBN EN 10346] : aucune / Z275 (par défaut) / Z350 / ***
Cette mesure peut être remplacée par une mesure présentant un degré de protection contre la corrosion similaire ou supérieure.

(Soit)

Acier inoxydable
Nuance d’acier inoxydable selon [NBN EN ISO 3506-1] :
A2-50 (par défaut) / A2-70 / A4-50 / A4-70 / ***

EXÉCUTION / MISE EN ŒUVRE

- Prescriptions générales

Sauf spécification contraire au cahier spécial des charges, les clous sont enfoncés perpendiculairement au fil et à une profondeur telle que les surfaces des têtes de clous affleurent la surface du bois.

Un assemblage est composé d’au moins deux clous.

Assemblages lardés

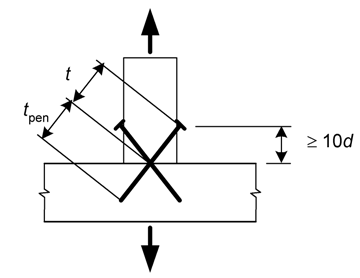

Sauf autre prescription au cahier spécial des charges, le clouage lardé est réalisé tel qu’indiqué sur le schéma ci-contre, provenant de l’Eurocode 5 ([NBN EN 1995-1-1]).


Préperçage des éléments en bois

Le préperçage des éléments en bois est obligatoire lorsqu’au minimum une des deux conditions suivantes est remplie :

  • La masse volumique du bois est supérieure à 500kg/m³ ;
  • Le diamètre de la pointe est supérieur à 6mm.

Le diamètre de préperçage est compris entre 0.6 et 0.8 fois le diamètre du clou.

Pénétration minimale dans la dernière pièce

La longueur de pénétration minimale d’un clou dans la dernière pièce est de 8 fois son diamètre. Si le clou est annelé ou torsadé, cette longueur peut être ramenée à 6 fois le diamètre.

Espacements

Les distances minimales entre deux clous ou entre un clou et la rive de l’élément en fonction de l’orientation du fil du bois décrites dans l’Eurocode 5 ([NBN EN 1995-1-1]) sont respectées.

Clouage en bout de fil

Lorsqu’un clouage en bout de fil doit être exécuté, les mesures suivantes doivent être respectées :

  • les pointes lisses ne peuvent être utilisées que dans les structures secondaires ;
  • pour les autres structures, les clous seront soit annelés, soit torsadés ;
  • la capacité résistante est prise comme étant le tiers de celle qu’aurait le même clou installé perpendiculairement au fil ;
  • minimum trois clous sont installés dans l’assemblage ;
  • les clous sont chargés uniquement latéralement ;
  • la pénétration minimale dans la dernière pièce est au minimum égale à 10 fois le diamètre du clou ;
  • l’assemblage est en classe d’emploi 1 ou 2.

Disposition des clous

Sauf indication contraire au cahier spécial des charges, les clous sont placés alternativement de part et d’autre des lignes de répartition théorique et de telle façon à ce que deux clous successifs ne soient pas plantés dans la même fibre de bois. Le décalage par rapport à la ligne de répartition est au moins d’un diamètre.

MESURAGE

- unité de mesure:

(par défaut) / pc

(Soit par défaut)

1.     –

(Soit)

2.3.  pc

- code de mesurage:

Compris (par défaut) / Quantité nette

(Soit par défaut)

1.     Compris dans l’article de référence ***

(Soit)

2.3. Quantité nette : Le nombre d’assemblages à embrèvement ayant les mêmes dimensions est compatibilisé.

- nature du marché:

PM (par défaut) / QF / QP

(Soit par défaut)

1.     PM

(Soit)

2.     QF

(Soit)

3.     QP
