24.41.1c Assemblages traditionnels (bois/bois) - queues d'aronde
EXÉCUTION / MISE EN ŒUVRE
- Prescriptions générales

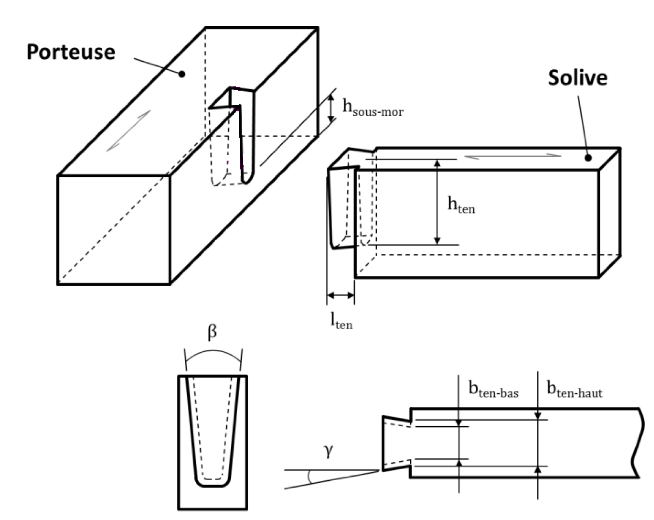

Le tenon est situé dans la solive, la mortaise dans la porteuse. La solive est au maximum aussi large que la porteuse.
Les deux éléments assemblés sont mis en œuvre à la teneur en d’humidité d’équilibre qu’ils auront en service.
Les zones chargées par l’assemblages sont exemptes de défauts rédhibitoires pouvant réduire leurs capacités portantes (nœuds, pentes de fil >20°, etc.)
La hauteur du tenon est au minimum égale à 60% de la hauteur de la solive. Le tenon est débouchant en partie supérieure.
La plus grande largeur du tenon (partie supérieure) est au minimum de 80% de la largeur de la solive.
La plus petite largeur du tenon (partie inférieure) est au minimum de 50% de la largeur de la solive.
La longueur du tenon est comprise entre 25 et 80mm.
L’angle entre les deux côtés latéraux du tenon est compris entre 4° et 20°.
L’angle entre les côtés latéraux du tenon et l’axe longitudinal de la solive est compris entre 10° et 20°.
La hauteur sous mortaise est au minimum égale au quart de la hauteur de la porteuse
Géométrie de l’assemblage : à déterminer par l’entreprise (par défaut) / voir plan / ***
Les jeux sont limités à 2mm maximum.
MESURAGE
- unité de mesure:
- (par défaut) / pc
(Soit par défaut)
1. –
(Soit)
2.3. pc
- code de mesurage:
Compris (par défaut) / Quantité nette
(Soit par défaut)
1. Compris dans l’article de référence ***
(Soit)
2.3. Quantité nette : Le nombre d’assemblages à embrèvement ayant les mêmes dimensions est compatibilisé.
- nature du marché:
PM (par défaut) / QF / QP
(Soit par défaut)
1. PM
(Soit)
2. QF
(Soit)
3. QP
